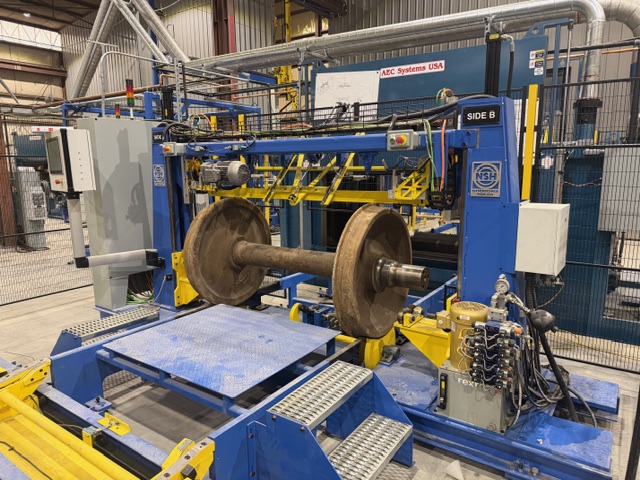

Diário de Rolamento Externo SIMMONS WSM-450 e Sistema de Medição Costas Costas
O diário de rolamento externo SIMMONS WSM-450 e o Sistema de Medição Back-to-Back inspecionam automaticamente os diários de rolamento externo dos conjuntos de rodas ferroviárias usados para determinar se são reutilizáveis, se o eixo deve ser sucateado ou se o reparo do eixo é possível.
O WSM-450 pode se conectar com sistemas de automação de fábrica para direcionar automaticamente o conjunto de rodas para uma prensa desmontável ou torno de rodas (com base nas medições realizadas). A máquina também pode funcionar como uma máquina independente, e os resultados das medições podem ser armazenados localmente na máquina ou compartilhados com sistemas de coleta de dados no servidor do cliente.
O WSM-450 mede as seguintes características de um conjunto de rodas de veículo ferroviário:
- Costas Atrás
- Comprimento do Guia do Rolamento (Dimensão W)
- Dimensão U (Fillet de Jornal de Rolamento para Filete de Diário de Rolamento)
- Medição de Eixo Curvado
- Proteção de Poeira para o Diário de Rolamento Relativa
Especificações da máquina
Baixe nossa ficha técnica do DIÁRIO de Rolamentos Externos e Sistema de Medição Back-to-Back do SIMMONS WSM-450 — para a especificação completa da máquina, entre em contato com a equipe de Vendas de Máquinas .
Comprimento
175,4 pol. | 4454 mm
Largura (com painéis e estação de inspeção)
93,8 pol. | 2383 mm
Altura
106,4 pol. | 2701 mm
Peso
6200 lbs. | 2812 kg
Rodas Conjuntas Costas Costas
+/- 0,002 em. | +/- 0,05 mm
Do Guarda-Poeira para o Diário de Rolamento
+/- 0,002 em. | +/- 0,05 mm
Detecção do eixo dobrado
+/- 0,002 em. | +/- 0,05 mm
Dimensão U (Fillet de Diário de Rolamento para Fillet de Diário de Rolamento)
+/- 0,012 mm | +/- 0,3 mm
Dimensão W (Comprimento do Guia de Rolamento)
+/- 0,012 mm | +/- 0,3 mm
Diâmetro máximo da roda
42 em. | 1067 mm
Diâmetro mínimo da roda
28 em. | 711 mm
Comprimento máximo do eixo
90 em. | 2286 mm
Comprimento mínimo do eixo
85 pol. | 2159 mm
Peso Máximo
4000 libras. | 1820 kg
Diâmetro máximo do diário de rolamento
7.086 pol. | 180 mm
Diâmetro mínimo do diário de rolamento
5,118 pol. | 130 mm
Dimensão máxima ''U''
70 polegadas. | 1778 mm
